Mekanik Tasarım
Cihaz bir duvara yada bir panel üzerine montaj için tasarlanmıştır. Plastikten imal edilen cihaz kutusu üst ve alt parçalardan meydana gelmektedir.
Üst kısım üzerinde ekran ve tuş takımının olduğu kart monte edilmiştir, alt kısım üzerinde ise güç kaynağı, işlemci ve ön yükselteç devrelerinin olduğu kart bulunmaktadır.
Ekran kısmına bağlantı bir yassı kablo ile sağlanmaktadır.
Elektrik bağlantısı için kutunun altında bulunan kablo rekorları kullanılır. Böylece elektrik bağlantısı kapatılmıştır.
Elektrotların bağlantısı için kutunun sağ alt tarafındaki BNC soketler kullanılır.
Kutunun duvara montajını sağlamak için üst arka kısmına iki adet bağlantı elemanı monte edilmiştir.
Elektriksel Tasarım
Cihaz kullanıcı ayarlarını da dikkate alarak giriş sinyallerini işler. Sonuçları ekranda gösterir ve dozaj pompalarını kontrol eder.
Cihaz ayrı bir güç anahtarı gerektirmez.
Elektriğe bağlandığında hemen hazır hale gelir.
Cihaz elektrikle çalışan cihazlarla ilgili gerekli şartlara uyar.
Bunun için aşağıdaki standartlara uygundur:
Elektriksel güvenlik : TS EN 60950-1 / EN 60950-1(2001) : TS 3033 / EN60529
Elektromanyetik uyumluluk : TS 3327 EN 55011:1995 / EN55011:1998+A1:1999+A2:2002
Özellikler :

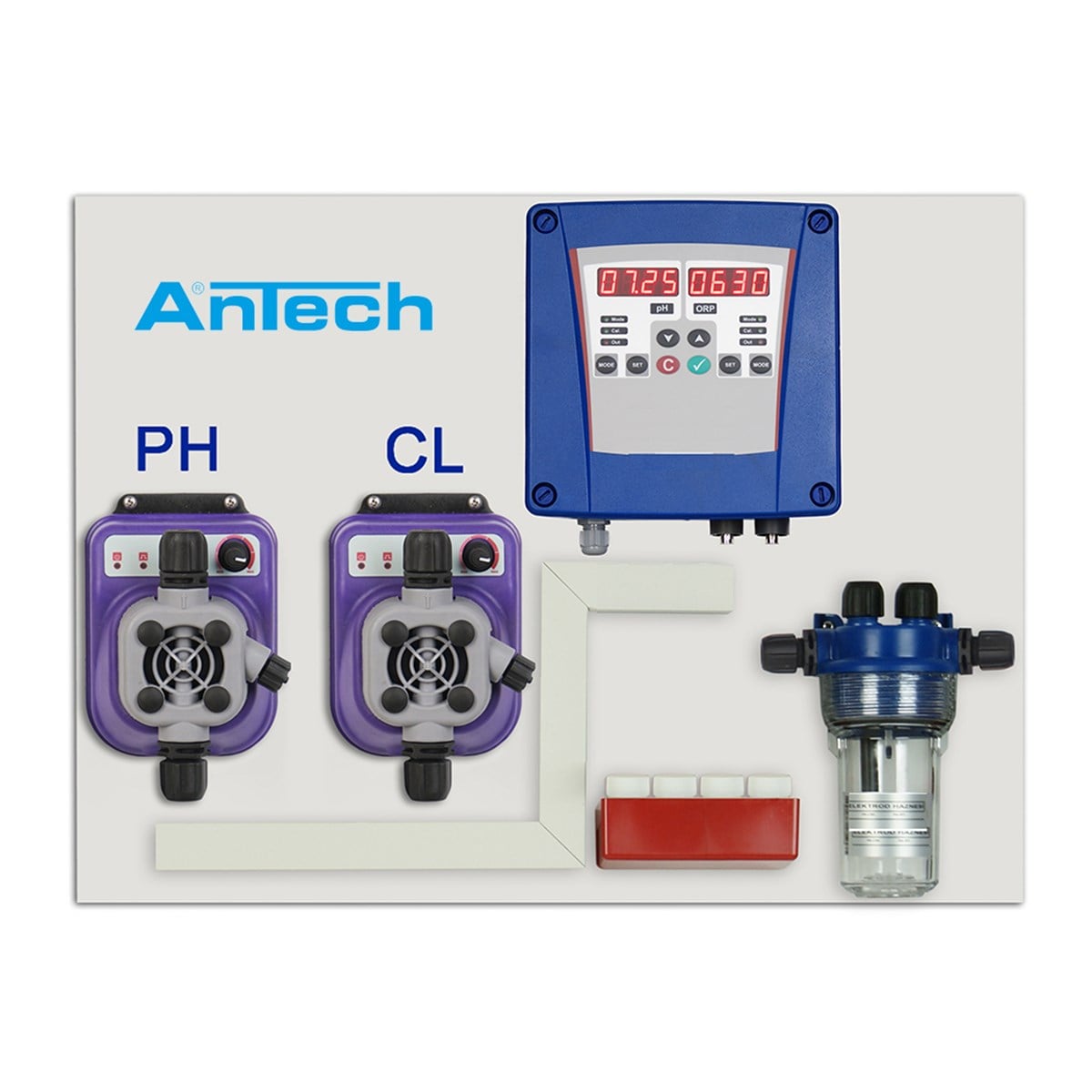

System 3 içerisindeki kontrol cihazı Poolsaver Tetra ’dır. Sistem içerisinde iki adet Dozaj Pompası NANO-A 5L/5B Bulunmaktadır. Havuz Kontrol Sistemi 3 ergonomik dizaynı sayesinde havuz dairelerinde rahat kullanım olanağı sağlar ve havuz suyunu ideal değerlerde tutar.
• 45x60 panel üzerinde bağlantı elemanları monte edilmiş halde
• Poolsaver 1320
• 2 Adet 5L/5B Nano Dozaj Pompası
• Elektrot akış hücresi
• Kalibrasyon rafı
• pH ve ORP elektrodu
